電纜線路不長時，電纜金屬護套一端直接接地，另一端釆取經過電纜護層保護器接地的保護方式及電纜護套兩端接地的保護方式，電纜護層保護器一般可以設計安裝于金屬封閉高壓開關設備中，便于電纜護層保護器的安裝、檢查。

電纜護層保護器選擇的原則

1)電纜護層保護器通過最大沖擊電流時的殘壓乘以1.4后，應低于電纜護層絕緣的沖擊耐壓值。

2)電纜護層保護器在大的工頻電壓作用下，能承受5s而不損壞。

3)電纜護層保護器應能通過大沖出電流累計20次而不損壞。

電纜護層保護器與電纜金屬護層的連接線選擇

1)連接線應盡量短，釆用問軸電纜。

2)連接線應與電纜護層的絕緣水平一致。

3)連接線的截面，應滿足電流通過時的熱穩定要求。

電纜護層保護器一次系統接線圖

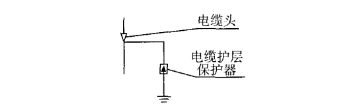

位于高壓開關設備醒目位置的一次系統接線圖是設備安全運行、檢修的重要保障，不正確的一次系統接線圖可能導致運行檢修人員的錯誤判斷，造成事故。因此電纜護層保護器在一次系統接線圖中的接法必須確，謹防按照避雷器接線。其正確的一次接線圖如圖4所示。
